PON接口
接口类型
SC/PC光接口，CLASS B+
速率
上行：1.25Gbps 下行： 2.5Gbps

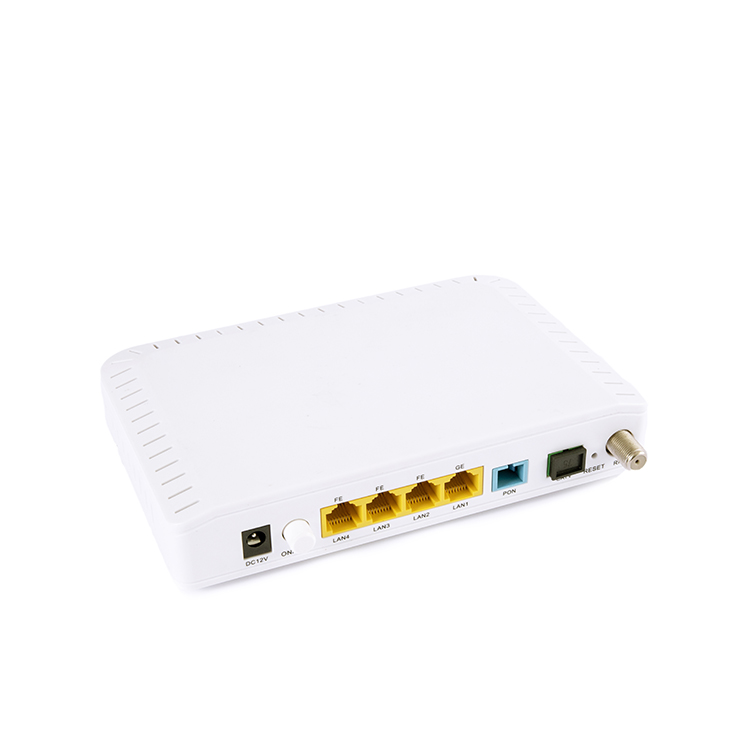

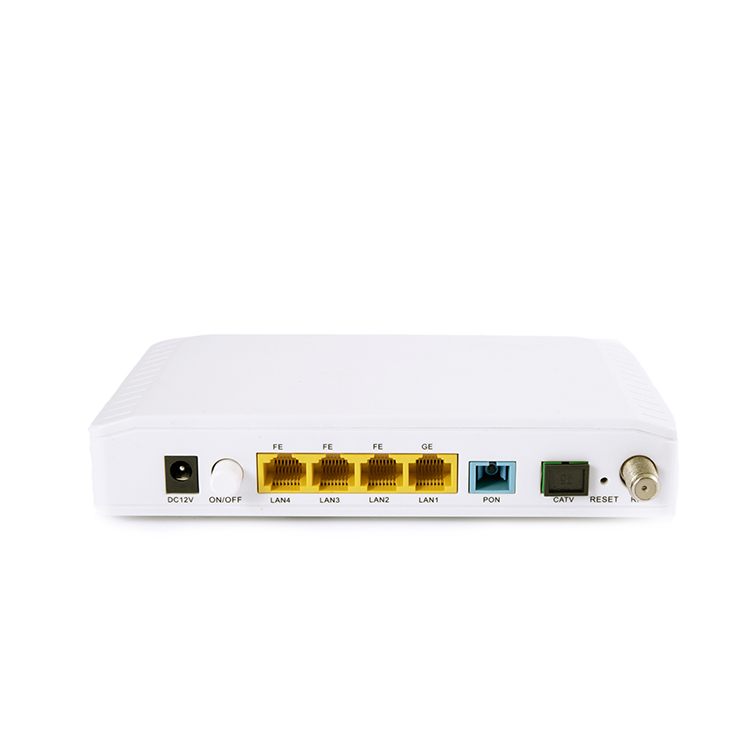

用户侧接口
1*10/100/1000BASE-T端口+3*10/100BASE-T端口+1*RF端口口
尺寸（mm）
167(L)×116(W)×30(H)
最大功耗
<5W
重量
250g
工作环境
温度：-10°C ~55°C
湿度：5% ~ 95% （无凝结）
电源
外置电源适配器12V/1A
电源适配器输入
100-240V AC，50/60Hz
电源接口尺寸
金属内径φ2.5±0.1mm/外径φ5.5±0.1mm/长度9.0±0.1mm

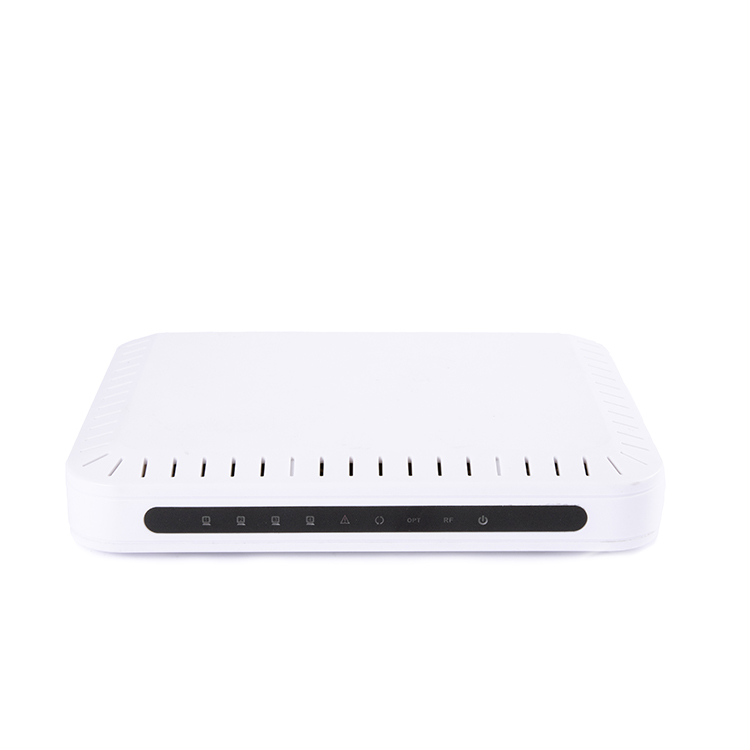

指示灯
PWR/RF/OPT/PON/LOS/LAN1/LAN2/LAN3/LAN4
项目
单位
性能参数
备注
光参数
光波长
nm
1200～1600
光连接器形式
SC/APC
其它可定制
接收光功率范围
dBm
-15～0
光AGC控制精度
-12～0
射频参数
频率范围
MHz
47～1000
输出射频阻抗
Ω
75
输出平坦度
dB
±1.5
RF端口数量
1
标称输出电平
dBuv
≥(73±1.5)
输出反射损耗
>14
MER
>31＠-15dBm
见*注1
>34＠-9dBm
链路指标
C/N
>51
按GYT143-2000要求测试
CTB
dBc
>65
CSO
>61
工作温度
℃
-10～+60
存储温度
-40～+80
工作湿度
20%～90%(非凝结)
存储湿度
10%～95%(非凝结)
防尘要求
满足《YD/T1475-2006》
MTBF
H
40000H
*注1：测试条件为59路模拟信道和38路数字信道。
遵循标准
符合ITU-T G.984/G.988标准
符合中国电信/中国联通GPON互通标准
GPON
支持ONT注册机制
支持DBA动态带宽分配
支持前向纠错功能
支持链路加密
支持最大有效传输距离为20公里
支持长发光检测，支持光功率检测
组播
IGMP V2 Proxy/Snooping
管理维护
支持Web管理
支持CLI/Telnet管理
支持端口环回检测
兼容性
支持与友商OLT对接，支持其私有协议，包括华为/华三/中兴/博达/瑞斯康达/长光等厂家。
